Zawór trójdrogowy jest jednym z tych elementów instalacji, których nie widać na co dzień, ale to właśnie on często decyduje o tym, czy w domu z ogrzewaniem podłogowym, grzejnikami albo układem mieszanym temperatura pozostaje stabilna. Poniżej wyjaśniam budowę zaworu trójdrogowego, zasadę mieszania i rozdzielania strumienia oraz to, jak dobrać go do budynku i uniknąć typowych błędów przy montażu. To szczególnie ważne przy modernizacji domu lub mieszkania z własnym źródłem ciepła.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Ma trzy króćce i wewnętrzny element, który kieruje przepływ między nimi.
- Może pracować jako zawór mieszający albo rozdzielający, ale te funkcje nie są tym samym.
- W budynkach najczęściej obsługuje podłogówkę, układy mieszane, ochronę kotła i czasem CWU.
- O doborze decydują przede wszystkim DN, Kvs, materiał, zakres temperatur i sposób sterowania.
- Najwięcej problemów powodują błędne podłączenie portów, zły rozmiar i brak regulacji po montażu.
Jak zbudowany jest zawór trójdrogowy
Patrzę na niego jak na precyzyjny rozdzielacz temperatury, a nie tylko zwykły „zaworek”. W środku pracuje korpus z trzema przyłączami, element regulacyjny i trzpień, który przenosi ruch z ręcznego pokrętła albo siłownika. W popularnych modelach do instalacji grzewczych spotyka się wykonania z mosiądzu lub brązu; ESBE w serii VRG130 podaje przeciek wewnętrzny poniżej 0,05% i zakres DN15-50.
Korpus i króćce
Korpus to zasadnicza część zaworu, czyli obudowa, przez którą przepływa medium grzewcze. Ma trzy króćce, zwykle oznaczane jako A, B i AB albo C, przy czym AB jest portem wspólnym. To nie są przypadkowe oznaczenia. Jeśli ktoś pomyli kierunek wpięcia, zawór może zacząć działać odwrotnie do zamierzenia i zamiast mieszać, będzie rozdzielał strumień albo odwrotnie.
Element roboczy
W środku pracuje element, który zmienia proporcje przepływu. W zaworach obrotowych jest to rotor lub grzybek obracający się zwykle w zakresie około 90°, a w zaworach liniowych ruch odbywa się osiowo, góra-dół. W praktyce to właśnie ten detal decyduje o płynności regulacji. Im lepiej dopasowany mechanizm, tym łatwiej utrzymać stabilną temperaturę bez skoków i szarpania instalacji.
Przeczytaj również: Jak obliczyć zacienienie budynku i uniknąć błędów w projekcie
Trzpień, uszczelnienia i napęd
Trzpień łączy element wewnętrzny z pokrętłem lub siłownikiem, a uszczelnienia ograniczają przeciek wewnętrzny, czyli sytuację, w której część medium przenika mimo pozornie zamkniętej pozycji. Napęd może być ręczny, termostatyczny albo elektryczny. W domowej kotłowni siłownik ma sens wtedy, gdy temperatura ma zmieniać się automatycznie, a nie tylko być ustawiona raz na cały sezon.
Gdy wiem już, z czego składa się zawór, łatwiej przejść do najważniejszego pytania: co on właściwie robi z wodą w instalacji i dlaczego ten sam korpus może działać w dwóch różnych trybach.
Jak działa mieszanie i rozdzielanie strumienia

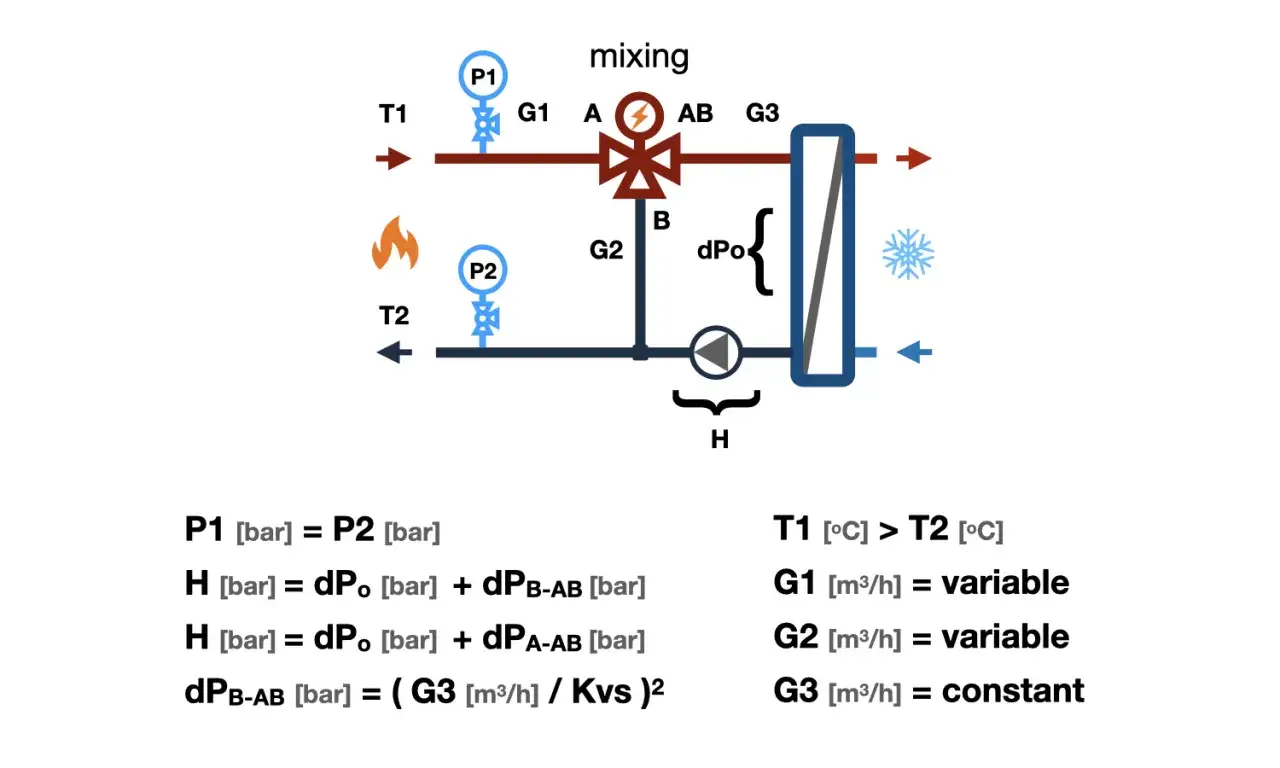

Mechanika jest prosta: zawór nie tworzy ciepła, tylko miesza lub przekierowuje dwa strumienie tak, by na wyjściu pojawiła się temperatura potrzebna obiegowi. W układzie mieszającym łączy się gorącą wodę z zasilania z chłodniejszą wodą powrotną, a w rozdzielającym jeden strumień trafia do dwóch różnych obwodów. To właśnie tutaj najłatwiej pomylić funkcję z kierunkiem przepływu.
| Tryb pracy | Co dzieje się w środku | Po co się go używa |
|---|---|---|
| Mieszający | Dwa wejścia łączą się w jeden wyjściowy strumień o zadanej temperaturze | Podłogówka, obiegi wymagające niższej temperatury, stabilizacja zasilania |
| Rozdzielający | Jeden strumień jest kierowany do jednego z dwóch wyjść albo dzielony między nie | Przełączanie obiegów, bypass, ochrona powrotu, przekierowanie przepływu |
Jeżeli instalacja pracuje z automatyką pogodową, zawór dostaje sygnał od sterownika i koryguje położenie na podstawie temperatury zewnętrznej lub temperatury zasilania. W praktyce to lepsze rozwiązanie niż ręczne „dokręcanie na oko”, bo pogoda i zapotrzebowanie budynku zmieniają się w ciągu doby. Zawór trójdrogowy porządkuje temperaturę, ale nie zastąpi poprawnego zrównoważenia hydraulicznego całej instalacji.
Skoro wiadomo już, jak działa, można przejść do konkretów z poziomu budynku: gdzie taki element naprawdę się przydaje, a gdzie będzie tylko dodatkiem bez większego efektu.
Gdzie taki zawór sprawdza się w budynkach
W budynkach mieszkalnych taki zawór pojawia się częściej, niż się wydaje, ale jego rola zależy od konkretnego układu. Najczęściej spotykam go tam, gdzie trzeba połączyć różne temperatury zasilania albo chronić źródło ciepła przed zbyt zimnym powrotem.
- Ogrzewanie podłogowe - podłogówka zwykle pracuje na niższych parametrach niż grzejniki, często w okolicach 30-45°C, zależnie od projektu. Zawór miesza gorące zasilanie z powrotem, żeby nie przegrzać posadzki i nie rozjechać komfortu cieplnego.
- Układy mieszane - gdy w domu są grzejniki i podłogówka, zawór pozwala zasilać każdy obieg inną temperaturą bez przebudowy całej kotłowni. To typowy scenariusz w budynkach modernizowanych.
- Ochrona kotła - przy kotłach na paliwo stałe, a czasem także w innych źródłach ciepła, pilnuje temperatury powrotu i ogranicza ryzyko kondensacji, odkładania zanieczyszczeń oraz zbyt niskiej sprawności.
- Ciepła woda użytkowa - w wersjach termostatycznych pomaga ustawić bezpieczną temperaturę na kranach; CWU to po prostu woda użytkowa w punktach poboru, takich jak umywalka, prysznic czy wanna.
Nie w każdej instalacji taki element jest niezbędny. Jeśli budynek ma prosty układ, jeden obieg i źródło ciepła, które samo reguluje temperaturę bez problemu z powrotem, dodatkowy zawór może nie przynieść realnej korzyści. Właśnie dlatego o doborze decyduje nie moda, tylko funkcja.
To prowadzi do kolejnego praktycznego pytania: jak wybrać model, który naprawdę pasuje do instalacji, a nie tylko wygląda dobrze w katalogu.
Jak dobrać model do instalacji
Ja zaczynam dobór od pytania: co ten zawór ma zrobić w konkretnej instalacji. Dopiero potem patrzę na średnicę, Kvs, materiał i sposób sterowania. Kvs to przepływ nominalny zaworu przy spadku ciśnienia 1 bar. Jeśli ten parametr jest źle dobrany, regulacja robi się nerwowa albo zbyt ociężała.
| Kryterium | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Funkcja | Model mieszający czy rozdzielający | To określa logikę przepływu i sposób pracy całego obiegu |
| Przepływ | DN i Kvs | Zbyt mały zawór dusi instalację, zbyt duży pogarsza precyzję regulacji |
| Sterowanie | Pokrętło, głowica termostatyczna, siłownik | Decyduje o tym, czy temperatura ma być stała, ręczna czy automatycznie korygowana |
| Materiał | Mosiądz, brąz, odporność na odcynkowanie | Wpływa na trwałość, odporność na warunki pracy i żywotność armatury |
| Parametry pracy | Temperatura medium, ciśnienie, ewentualny glikol | Chroni przed uszkodzeniem i spadkiem sprawności w długim okresie |
Do małych, przewidywalnych obiegów wystarcza ręczne pokrętło. W układach z pogodówką albo automatyką budynku lepiej sprawdza się siłownik i sterownik, bo ręczna nastawa zbyt łatwo rozjeżdża się po zmianie pogody. W praktyce zbyt duży zawór daje słabą rozdzielczość regulacji, a zbyt mały dławi obieg i podnosi szumy.
Kiedy dobór jest już sensowny, największe znaczenie zaczyna mieć nie katalog, tylko montaż. I to właśnie na tym etapie pojawia się najwięcej błędów, które później trudno zrzucić na sam produkt.
Najczęstsze błędy przy montażu i regulacji
Wiele problemów z zaworem nie wynika z jego konstrukcji, tylko z tego, że został źle podłączony albo ustawiony. Najczęściej ujawnia się to dopiero po pierwszym sezonie grzewczym: temperatura faluje, instalacja szumi albo podłogówka grzeje nierówno.
- Pomylenie funkcji mieszającej z rozdzielającą - zawór fizycznie może mieć ten sam korpus, ale inny układ hydrauliczny. Jeśli zostanie wpięty odwrotnie, regulacja będzie nieprzewidywalna.
- Odwrócenie portów A, B i AB - to klasyczny błąd montażowy. Skutek jest prosty: zamiast stabilizować temperaturę, zawór zaczyna pracować w sposób sprzeczny z założeniem projektu.
- Dobór tylko po średnicy rur - DN to nie wszystko. Bez sprawdzenia Kvs i rzeczywistego przepływu łatwo kupić element, który dusi instalację albo reaguje zbyt nerwowo.
- Brak filtra i odpowietrzenia - zanieczyszczenia potrafią uszkodzić uszczelnienia i zwiększyć opory pracy. Odpowietrzenie jest równie ważne, bo powietrze potrafi zaburzyć sterowanie tak samo skutecznie jak zły dobór średnicy.
- Ustawianie pozycji 50% jako uniwersalnej - pozycja pośrednia nie oznacza połowy temperatury ani połowy przepływu. Charakterystyka zaworu i całej instalacji nie jest liniowa, więc trzeba ją zestroić, a nie zgadywać.
Gdy te pułapki są wyeliminowane, zawór staje się elementem przewidywalnym i prostym w obsłudze. Zostaje już tylko pytanie, co sprawdzić przed modernizacją albo odbiorem instalacji, żeby nie wracać do tematu po pierwszym sezonie.
Co sprawdzić przed modernizacją instalacji grzewczej
Jeśli modernizuję układ w budynku, zawsze sprawdzam kilka rzeczy zanim ktokolwiek zamknie obudowę kotłowni albo zabuduje rozdzielacz. To oszczędza późniejszych przeróbek i tłumaczy, dlaczego jedne instalacje działają spokojnie, a inne wymagają ciągłego kręcenia ustawieniami.
- Czy zawór ma pracować jako mieszający, rozdzielający czy tylko jako element ochrony powrotu.
- Czy wystarczy obsługa ręczna, czy potrzebny będzie siłownik i automatyka pogodowa.
- Czy DN i Kvs pasują do realnego przepływu, a nie tylko do wymiaru rury.
- Czy w kotłowni zostanie miejsce na serwis, czyszczenie filtra i dostęp do napędu.
- Czy instalacja ma odpowietrzenie, filtr i poprawnie dobraną pompę obiegową.
Jeśli oglądam budynek z własnym ogrzewaniem, zawsze zwracam uwagę nie tylko na sam zawór, ale też na sposób jego wpięcia, stan siłownika i to, czy instalacja została kiedyś realnie wyregulowana. Dobrze dobrany zawór trójdrogowy potrafi poprawić komfort, ograniczyć wahania temperatury i ułatwić sterowanie całym systemem. Źle dobrany robi dokładnie odwrotnie, dlatego przy modernizacji domu lub mieszkania lepiej poświęcić chwilę na analizę funkcji i parametrów niż poprawiać układ po pierwszym sezonie grzewczym.
